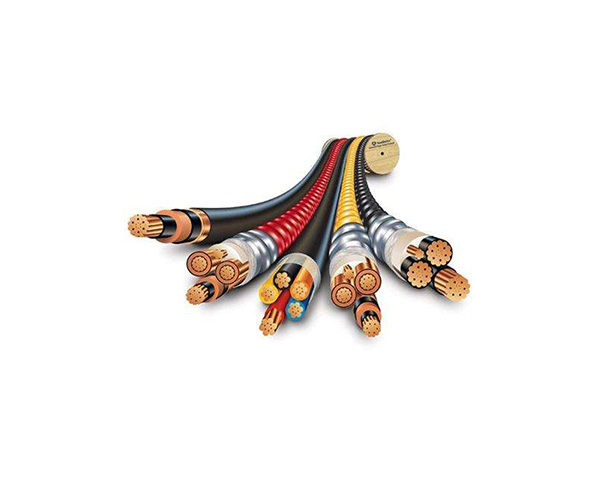

(1 ) 300/500V乙丙橡皮绝缘低烟无卤核级仪表接线用电缆
①用途：本产品适用于核电站核岛厂房工频额定电压300/500V及以下的IE级回路仪表、信号及测量系统。
②型号名称：
型号 | 名 称 |
HYEP2G-C | 乙丙橡皮绝缘铜带屏蔽热固性护套低烟无卤核级仪表电缆 |
HYEP2S-C | 乙丙橡皮绝缘钢带屏蔽热塑性护套低烟无卤核级仪表电缆 |
HYEP3G-C | 乙丙橡皮绝缘铝/塑复合带屏蔽热固性护套低烟无卤核级仪表电缆 |
HYEP3S-C | 乙丙橡皮绝缘铝/塑复合带屏蔽热塑性护套低烟无卤核级仪表电缆 |
HYEP3P2G-C | 乙丙橡皮绝缘铝/塑复合带、铜带双屏蔽热固性护套低烟无卤核级仪表电缆 |
HYEP3P2S-C | 乙丙橡皮绝缘铝/塑复合带、铜带双屏蔽热塑性护套低烟无卤核级仪表电缆 |
型号用字母含义：
HY-核级仪表电缆
G-热固性护套
P3-铝/聚酯复合带屏蔽
E-乙丙橡皮绝缘
S-热塑性护套
C-低烟无卤型
P2-铜带屏蔽
③电缆结构型式：
a导体T绝缘一绞对、屏蔽一成缆T隔离层及垫层T护套
b导体-绝缘一绞对、包带一成缆、填充、屏蔽-隔离层及垫层T护套
C导体-绝缘』绞对、屏蔽一成缆、填充、屏蔽-隔离层及垫层一护套
④使用条件：
a电缆导体的最高额定温度为90C,电缆使用寿命设计40年
b敷设时弯曲半径应不小于8倍的电缆外径
c反应堆厂房正常工次子射线辐照累积剂量：250KGY
d y射线辐照累积剂量：600KGY.
⑤规格、电缆外径及重量
规格 mm2 | HYEP3S-C HYEP3G-C | HYEP2S-C HYEP2G-C | HYEF^P2S-C HYER3P2G-C | ||||||
电缆近似 外径mm | 电缆近似重量kg/km | 电缆近似 外径mm | 电缆近似重量kg/km | 电缆近似 外径mm | 电缆近似重量kg/km | ||||
HYEP3S-C | HYEP3G-C | HYEP2S-C | HYEP2G-C | HYEP3P2S-C | HYEP3P2G-C | ||||
1x2x1.0 | 11.3 | 155 | 174 | 12.2 | 193 | 213 | 12.9 | 218 | 212 |
2x2x10 | 14.6 | 249 | 302 | 15.2 | 289 | 339 | 16.2 | 332 | 324 |
3x2x1. 0 | 16.7 | 326 | 399 | 17.2 | 366 | 435 | 18.3 | 422 | 412 |
4x2x10 | 18.1 | 396 | 479 | 18.5 | 431 | 509 | 19.7 | 500 | 490 |
5x2x1. 0 | 20.6 | 481 | 656 | 20.8 | 514 | 638 | 22.2 | 598 | 586 |
6x2x10 | 21.2 | 541 | 673 | 21.5 | 568 | 686 | 22.8 | 662 | 650 |
7x2x10 | 22.2 | 606 | 747 | 22.4 | 626 | 751 | 23.8 | 934 | 923 |
8x2x10 | 22.8 | 665 | 797 | 23.0 | 679 | 802 | 24.4 | 797 | 784 |
10x2x1. 0 | 27.0 | 843 | 1082 | 26.8 | 840 | 1058 | 28.6 | 1000 | 929 |
12x2x1.0 | 29.1 | 977 | 1268 | 28.8 | 958 | 1224 | 30.7 | 1146 | 1127 |
14x2x1. 0 | 29.6 | 1102 | 1355 | 29.1 | 1065 | 1289 | 31.2 | 1274 | 1254 |
16x2x1.0 | 30.9 | 1227 | 1504 | 30.5 | 1178 | 1428 | 32.5 | 1405 | 1385 |
1x2x15 | 11.9 | 179 | 198 | 12.7 | 215 | 236 | 13.5 | 245 | 239 |
2x2x15 | 15.4 | 295 | 352 | 16.0 | 327 | 385 | 17.0 | 382 | 373 |
3x2x1.5 | 17.7 | 393 | 480 | 18.2 | 418 | 497 | 18.3 | 493 | 483 |
4x2x15 | 19.2 | 482 | 582 | 19.6 | 499 | 590 | 20.8 | 591 | 579 |
5x2x1.5 | 21.8 | 582 | 734 | 22.1 | 597 | 738 | 23.4 | 695 | 708 |
6x2x15 | 22.6 | 663 | 816 | 22.9 | 667 | 807 | 24.2 | 793 | 780 |
7x2x15 | 23.6 | 746 | 905 | 23.8 | 739 | 888 | 25.2 | 882 | 868 |
8x2x1.5 | 24.6 | 863 | 1024 | 24.5 | 832 | 978 | 26.2 | 1002 | 988 |
10x2x1.5 | 28.8 | 1046 | 1273 | 28.8 | 1013 | 1274 | 30.4 | 1200 | 1182 |
12x2x1.5 | 31.3 | 1232 | 1581 | 31.0 | 1166 | 1485 | 32.9 | 1407 | 1386 |
14x2x1.5 | 31.6 | 1392 | 1689 | 31.3 | 1293 | 1556 | 33.2 | 1573 | 551 |
16x2x1.5 | 33.3 | 1556 | 1886 | 32.9 | 1435 | 1727 | 34.9 | 1748 | 1725 |
1x3x1.0 | 11.8 | 182 | 192 | 12.6 | 225 | 235 | 13.4 | 249 | 243 |
2x3x1.0 | 17.3 | 326 | 400 | 17.8 | 374 | 446 | 18.9 | 418 | 407 |
3x3x1.0 | 18.3 | 410 | 457 | 18.7 | 453 | 468 | 19.9 | 511 | 498 |
4x3x10 | 19.8 | 503 | 552 | 20.2 | 542 | 552 | 21.4 | 613 | 601 |
5x3x1.0 | 21.5 | 598 | 658 | 21.8 | 635 | 650 | 23.1 | 719 | 708 |
6x3x1.0 | 23.4 | 695 | 777 | 23.6 | 729 | 757 | 25.0 | 844 | 831 |
2x2x1. 0 + 2x3x1. 0 | 20.5 | 568 | 556 | ||||||
2x2x1.5 + 6x1.5 | 21.4 | 623 | 611 | ||||||
(2) 300/500V乙丙橡皮绝缘无卤低烟核级热电偶补修电缆
①用途：本产品适用于核电站核岛厂房工频额定电压300/500V及以下IE级回路仪表、信号及测量系统
②型号、名称：
型 号 | 名 称 |
HPKCEPG-0 | 铜-康铜导体乙丙橡皮绝缘编织屏蔽热固性护套低烟无卤型核级热电偶补修电缆 |
HPKCEPS-C | 铜-康铜导体乙丙橡皮绝缘编织屏蔽热塑性护套低烟无卤型核级热电偶补修电缆 |
HPKXEPG-C | 镣络-镣硅导体乙丙橡皮绝缘编织屏蔽热固性护套低烟无卤型核级热电偶补修电缆 |
HPKXEPS-C | 镣络-镣硅导体乙丙橡皮绝缘编织屏蔽热塑性护套低烟无卤型核级热电偶补修电缆 |
型号用字母含义：G-热固性护套
HP-核级热电偶补偿电缆C-低烟无卤型
P-编聾亨KX_镣络-镣硅导体
E-乙丙橡皮绝缘S-热塑性护套
KC-铜-康铜导体
③电缆结构型式：
导体一绝缘―绞对、包带一成缆、屏蔽♦隔离层、垫层T护套
④使用条件：
a电缆导体的最高额定温度为90°C,电缆使用寿命设计40年；
b敷设时弯曲半径应不小于8倍的电缆外径；
c反应堆厂房正常工作X射线辐照累积剂量：600KGY;
d y射线辐照累积剂量：600KGY。
(3 ) 6/10KV乙丙橡皮绝缘低烟无卤核极电力电缆
①用途：本产品适用于核电站核岛厂房工频额定电压6/10KVIE级回路配电系统。
②型号、名称：
型号 | 名称 |
HXEG-C | 铜芯乙丙橡皮绝缘热固性护套低烟无卤型核级电力电缆 |
HXES-C | 铜芯乙丙橡皮绝缘热塑性护套低烟无卤型核级电力电缆 |
型号用字母含义： HX-核级电力电缆 G-热固性护套 S-热塑性护套 C-低烟无卤型 E-乙丙橡皮绝缘
③电缆结构型式：
导体芯线一导体屏蔽-绝缘一绝缘屏蔽一＞ 金属屏蔽一成缆一隔离层及垫层-外护套
④使用条件：
a电缆导体的最高额定温度为90°C,电缆使用寿命40年；
b短路时(最长持续时间不超过5s)电缆导体最高温度不超过250龙；
c敷设时弯曲半径应不小于12倍的电缆外径；
d反应堆厂房正常工作y射线辐照累积剂量：250KGY；
e y射线辐照累积剂量：600KGYo
⑤规格、电缆外径及重量见下页表：
(4 ) 0.6/1 kv乙丙橡皮绝缘低烟无卤核极电力电缆
①用途：本产品适用于核电站核岛厂房工频额定电压0.6/1kv及以下IE级回路配电系统。
②型号、名称：
型号 | 名称 |
HXEG-C | 铜芯乙丙橡皮绝缘热固性护套低烟无卤型核级电力电缆 |
HXES-C | 铜芯乙丙橡皮绝缘热塑性护套低烟无卤型核级电力电缆 |
HXEGZ-C | 铜芯乙丙橡皮绝缘热固性护套低烟无卤型核级照明用电缆 |
HXESZ-C | 铜芯乙丙橡皮绝缘热塑性护套低烟无卤型核级照明用电缆 |
型号及含义：
Z-照明用
③结构型式：
铜芯线一绝缘•成品、填充、包带―隔离层及垫层一外护套
④使用条件：
a电缆导体的最高额定温度为90^,电缆使用寿命40年；
b短路时(最长持续时间不超过5S)电缆导体最高温度不超过250幻;
c敷设时弯曲半径应不小于8倍的电缆外径；
d反应堆厂房内y射线正常工作辐照累积剂量：250KGY;
e LOCA工作y射线辐照累积剂量：600KGY.
