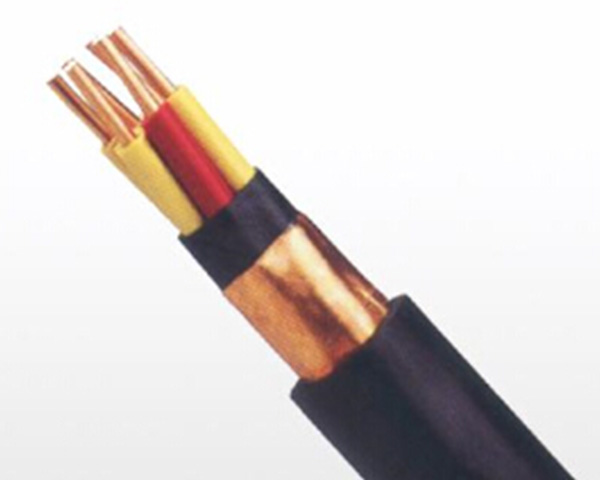

乙丙橡皮绝缘屏蔽防爆控制电缆
(1)用途:本产品具有较强的抗电磁干扰、防爆抗雷击、均衡电场的性能。广泛应用于冶金石化等重要场所,提高 供电品质。
(2)使用条件:
①电缆使用额定电压:交流Uo/U为450/750V及以下;
②电缆导体长期工作温度不超过90龙,短路时不超过250°C;
③电缆敷设时的弯曲半径不小于电缆外径的6倍;
④敷设时的环境温度不低于0°C。
(3)电缆型号、名称:
型号:KFKXEFnpN
名称:乙丙橡皮绝缘屏蔽控制电缆
(4)生产规格范围:
型号 | 芯数 | 截面积mm2 |
KFKXEFnpN | 2~61 | 0.75-10 |
(5)电缆主要技术参数:
①电缆应经受工频耐压450/750V及以下;
②电缆导体的直流电阻应符合GB/T3956-1997的规定;
③电缆线芯绝缘电阻常数大于4800;
④电缆应通过GB/T18380的阻燃性能试验;
⑤电缆应通过GB/T2951.21规定的曲挠试验
(6)导体结构:
导电线芯分三种,一种为实芯导体,第二、三种为绞合导体。一种、第二种适用于固定敷设电线电缆,第三种适用于 敷设在室内移动场合软电缆。
标称 截面聲 m m | 导体结构 | 标称 截面聲 mm | 导体结构 | ||
种类 | 根数/单线标称直径mm | 种类 | 根数/单线标称直径mm | ||
0.5 | 3 | 16/0.20 | 2.5 | 1 | 1/1.78 |
0.75 | 1 | 1/0.97 | 2.5 | 2 | 7/0.68 |
0.75 | 2 | 7/0.37 | 2.5 | 3 | 50/0.25 |
0.75 | 3 | 24/0.20 | 4 | 1 | 1/2.25 |
1.0 | 1 | 1/1.13 | 4 | 2 | 7/0.85 |
1.0 | 2 | 7/0.43 | 6 | 1 | 1/2.76 |
1.0 | 3 | 32/0.20 | 6 | 2 | 7/1.04 |
1.5 | 1 | 1/1.38 | 10 | 2 | 7/1.35 |
1.5 | 2 | 7/0.52 | |||
1.5 | 3 | 30/0.25 |
(7)电缆近似外径见下表
芯数X标称 截面积mm2 | 电缆近似外径 mm | 芯数X标称截面积mm2 | 电缆近似外径 mm | 芯数X标称 截面积mm2 | 电缆近似外径 mm | 芯数X标称 截面积mm2 | 电缆近似外径 mm |
2x0.75 | 10.1 | 2x4 | 13.9 | 3x1.0 | 10.9 | 3x6 | 16.4 |
2x1.0 | 10.5 | 2x6 | 15.0 | 3x1.5 | 11.9 | 3x10 | 19.4 |
2x1.5 | 11.4 | 2x10 | 18.4 | 3x2.5 | 13.4 | 4x0.75 | 11.1 |
2x2.5 | 12.8 | 3x0.75 | 10.5 | 3x4 | 14.5 | 4x1.0 | 11.5 |
4x1.5 | 12.7 | 8x1.5 | 15.9 | 14x6 | 28.5 | 37x0.75 | 23.9 |
4x2.5 | 14.4 | 8x2.5 | 18.2 | 16x0.75 | 17.3 | 37x1.0 | 25.2 |
4x4 | 16.1 | 8x4 | 19.8 | 16x1.0 | 18.2 | 37x1.5 | 28.4 |
4x6 | 17.7 | 8x6 | 22.1 | 16x1.5 | 20.5 | 37x2.5 | 33.5 |
4x10 | 20.9 | 10x0.75 | 15.0 | 16x2.5 | 24.8 | 44x0.75 | 26.4 |
5x0.75 | 11.8 | 10x1.0 | 16.3 | 19x0.75 | 18.1 | 44x1.0 | 27.8 |
5x1.0 | 12.3 | 10x1.5 | 18.3 | 19x1.0 | 18.9 | 44x1.5 | 31.7 |
5x1.5 | 13.6 | 10x2.5 | 21.1 | 19x1.5 | 21.4 | 44x2.5 | 38.0 |
5x2.5 | 16.2 | 10x4 | 24.2 | 19x2.5 | 25.9 | 48x0.75 | 26.8 |
5x4 | 17.5 | 10x6 | 26.5 | 24x0.75 | 20.5 | 48x1.0 | 28.2 |
5x6 | 19.1 | 12x0.75 | 16.0 | 24x1.0 | 21.6 | 48x1.5 | 32.2 |
5x10 | 23.8 | 12x1.0 | 16.7 | 24x1.5 | 25.5 | 48x2.5 | 38.6 |
7x0.75 | 12.5 | 12x1.5 | 18.8 | 24x2.5 | 29.7 | 52x0.75 | 27.4 |
7x1.0 | 13.1 | 12x2.5 | 21.7 | 27x0.75 | 20.8 | 52x1.0 | 28.9 |
7x1.5 | 14.5 | 12x4 | 24.9 | 27x1.0 | 22.6 | 52x1.5 | 33.0 |
7x2.5 | 17.3 | 12x6 | 27.2 | 27x1.5 | 26.0 | 52x2.5 | 39.6 |
7x4 | 18.8 | 14x0.75 | 16.6 | 27x2.5 | 30.3 | 61 xO.75 | 28.8 |
7x6 | 20.5 | 14x1.0 | 17.4 | 30 x 0.75 | 21.5 | 61x1.0 | 30.4 |
7x10 | 25.7 | 14x1.5 | 19.6 | 30x1.0 | 23.7 | 61 x 1.5 | 35.5 |
8x0.75 | 13.1 | 14x2.5 | 23.3 | 30x1.5 | 26.8 | 61 x2.5 | 42.2 |
8x1.0 | 13.7 | 14x4 | 25.9 | 30 x 2.5 | 31.3 |
