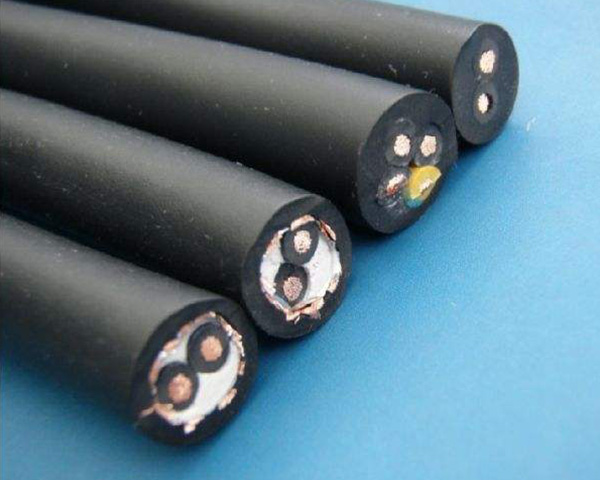

橡皮软电缆露天矿用10kV移动屏蔽橡套软电缆
(1 )电缆用途：额定电压10kV及以下移动式地面矿山机械设备的电源连接。
(2)电缆名称：矿山用移动屏蔽橡套软电缆；
(3)电缆型号：WYDP-10kV
(4)电缆规格应符合规定：
芯数X导体标称截面,mm2 | 标称厚度,mm | 电缆外径 mm | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | |
3x25 | 1x16 | 5.0 | 6.0 | 52.2-56.2 |
3x 35 | 1x16 | 5.0 | 6.0 | 56.1-60.1 |
3x50 | 1x16 | 5.0 | 6.0 | 60.0-65.2 |
3x70 | 1 x25 | 5.0 | 6.0 | 65.1-69.5 |
3x 95 | 1 x35 | 5.0 | 6.5 | 72.3-78.3 |
3x 120 | 1 x50 | 5.5 | 6.5 | 76.5-82.5 |
3x 150 | 1 x70 | 5.5 | 6.5 | 81.2-87.2 |
3x 185 | 1 x95 | 6.0 | 7.0 | 88.9-94.9 |

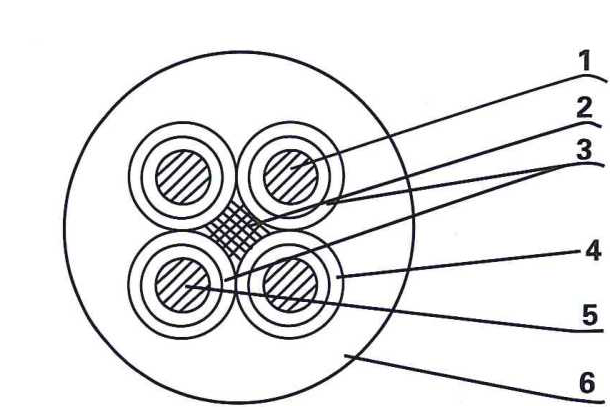

（5）电缆结构图如图所示。
1-动力线芯导体；2.填充3 -绝缘;
4 -绝缘屏蔽5 -地线 6 -外护套
(6)使用特性
①额定工作电压为10kV。
②电缆导体的长期允许工作温度为90
③电缆最小弯曲半径为电缆直径的6倍。
④电缆的地线必须良好接地。
⑤电缆不得在日光下长时间暴露。
(7)绝缘电阻
标称截面 mm2 | 试验电压 (有效值)kv | 压电间加时施 | 2℃时绝缘电阻最小值 MΩ • km |
10 | Uo/U8.7/10 | ||
25 | 18 | 15 | 2700 |
35 | >650 | ||
50 | >600 | ||
70 | N550 | ||
95 | N500 | ||
120 | N450 | ||
150 | N400 | ||
185 | N350 |
