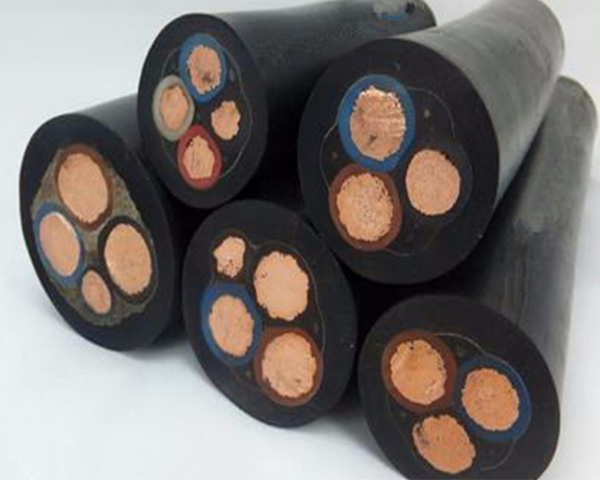

煤矿用阻燃橡套电缆风能发电用耐扭曲软电缆
（1）型号、名称及用途:
型号 | 名称 | 用 途 |
MZ-0.3/0.5 | 煤矿用电钻橡套电缆 | 煤矿井下额定电压0.3/ 0.5kV及以下电钻的电源连接 |
MZP-0.3/0.5 | 煤矿用电钻屏蔽橡套电缆 |
(2)工作条件：
①额定电压Uo/U为0.3/0.5kV。
②电缆的最小弯曲半径为电缆直径的6倍。
③电缆的地线芯应良好接地。

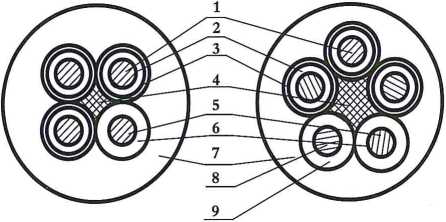

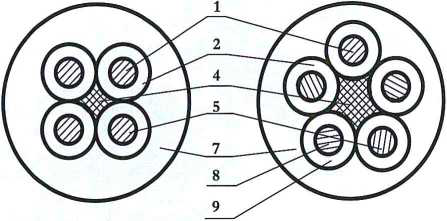

(3)电缆结构图：
MZ-0.3/0.5MZP-0.3/0.5
1-动力线芯导体；2-动力线芯绝缘；3-半导电屏蔽层；4-填芯；5-地线芯导体
6-地线芯包层；7-护套；8-控制线芯导体；9-控制线芯绝缘；
(4)电缆规格、外径及绝缘电阻(见表1~表2)
表1电缆尺寸参数
芯数X导体标称截面积 mm2 | 导体根数/单 丝标称直径 mm | 标称厚度 mm | 电缆外径 mm | ||||
动力线芯 | 地线芯 | 控制线芯 | 动力线芯绝缘 | 护套 | MZ-0.3/0.5 | MZP-0.3/0.5 | |
3x2.5 | 1 x2.5 | — | 77/0.20 | 1.0 | 3.5 | 16.5-19.5 | 19.5-23.0 |
3x4 | 1 x4 | — | 126/0.20 | 1.0 | 3.5 | 17.5-21.5 | 21.0-24.5 |
3x2.5 | 1 x2.5 | 1 x2.5 | 77/0.20 | 1.0 | 3.5 | 17.5-21.0 | 21.0-24.5 |
3x4 | 1 x4 | 1 x4 | 126/0.20 | 1.0 | 3.5 | 19.0-23.0 | 22.5 〜26.5 |
表2绝缘电阻
动力线芯导体标称截面 mm2 | 20心时绝缘电阻最小值 MΩ • km | 20P时导体直流电阻 最大值 Ω/km |
2.5 | 350 | 8.82 |
4 | 300 | 5.39 |
