额定电压750V及以下橡皮绝缘电缆

产品属性

  • 所属分类:煤矿用阻燃橡套电缆
  • 产品编号:1577084457
  • 浏览次数:0
  • 发布日期:2020-01-03
  • 产品概述
  • 性能特点
  • 技术参数

额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆

煤矿用阻燃橡套电缆额定电压750V及以下橡皮绝缘电缆

(1)型号、名称及用途:

型号

名称

用 途

MCPT-0.66/1.14

采煤机金属屏蔽橡套软电缆

额定电压0.66/1.14kV及以下采煤机及其类似设备 的电源连接。

MCPTJ-0.66/1.14

采煤机金属屏蔽橡套软电缆

MCPT-1.9/3.3

采煤机金属屏蔽橡套软电缆

额定电压1.9/3.3kV及以下采煤机及其类似设备 的电源连接。

MCPTJ-1.9/3.3

采煤机金属屏蔽橡套软电缆

(2)工作条件:

①额定工作电压Uo/U分别为0.66/1.14kV和1.9/3.3kV。

额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆

②电缆的Z小弯曲半径为电缆直径的6倍。

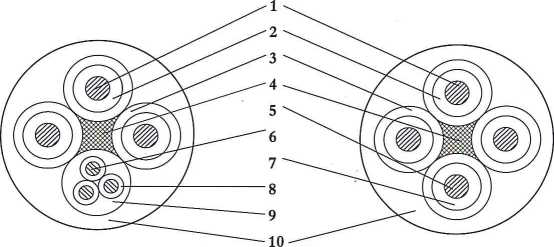

MCPT-0.66/1.14 MCPT-1.9/3.3MCPTJ-0.66/1.14 MCPTJ-1.9/3.3

1-动力线芯导体;2-动力线芯绝缘;3-金属/纤维编织屏蔽;4-地线芯导体;5-辅助线芯导体;6-控制线

芯导体;7-辅助线芯绝缘;8-控制线芯绝缘;9-控制线芯包覆层;10-外护套
