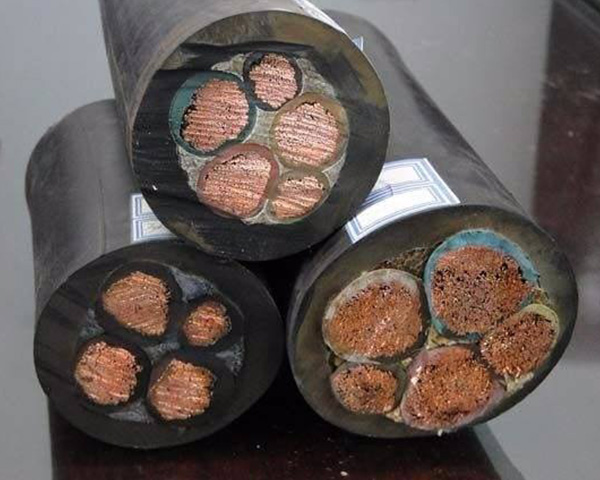

煤矿用阻燃橡套电缆额定电压750V及以下橡皮绝缘电缆
(1)型号、名称及用途:
型号 | 名称 | 用 途 |
MCPJB-0.66/1.14 | 采煤机屏蔽监视编织加强型橡套软电缆 | 额定电压0.66/1.14kV及以下采煤机及其类似设备 的电源连接。电缆可直接拖拽使用。 |
MCPJB-1.9/3.3 | 釆煤机屏蔽监视编织加强型橡套软电缆 | 额定电压1.9/1.14kV及以下釆煤机及其类似设备 的电源连接。电缆可直接拖拽使用。 |
MCPJR-0.66/1.14 | 采煤机屏蔽监视绕包加强型橡套软电缆 | 额定电压0.66/1.14kV及以下采煤机及其类似设备 的电源连接。但电缆必须在保护链板内使用。 |
MCPJR-1.9/3.3 | 釆煤机屏蔽监视绕包加强型橡套软电缆 | 额定电压1.9/3.3kV及以下采煤机及其类似设备 的电源连接。但电缆必须在保护链板内使用。 |
(2)工作条件：
①额定电压 Uo/U 为 0.66/1.14kV 或 1.9/3.3kV;
②MCPJR型电缆的最小弯曲半径为电缆直径的6倍，MCPJB型电缆的最小弯曲半径为电缆直径的15倍。
③电缆的地线芯应良好接地。

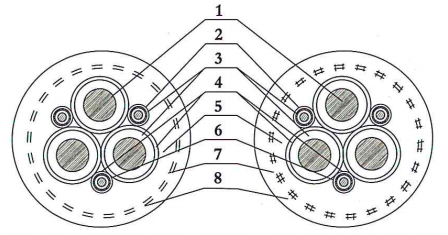

(3 )电缆结构图：
MCPJR-0.66/1.14 MCPJR-1.9/3.3MCPJB-0.66/1.14 MCPJB-1.9/3.3
1-动力线芯导体；2-控制线芯导体；3-绝缘；4-半导电屏蔽层；5-内护套
6-监视线芯导体；7-=为绕包加强层；尹为编织加强层(加强层兼作地线)；8-外护套
(4)电缆规格、外径及绝缘电阻(见表1~表3)
表1额定电压0.66/1.14kV电缆尺寸参数
芯数X标称截面积mm2 | 绝缘标称厚度mm | 绝缘标称厚度mm | 电缆外径(mm ) | |||||
动力线芯 | 地线芯 | 控制芯 | 监视芯 | 动力线芯 | 内护套 | 外护套 | MCPJR-0.66/1.14 | MCPJB-0.66/1.14 |
3x35 | 16 | 3x1.5 | 3x1.5 | 1.8 | 1.8 | 3.0 | 40.5-46.0 | 43.5-49.0 |
3x50 | 25 | 3x1.5 | 3x1.5 | 1.8 | 2.0 | 3.5 | 46.5 〜52.5 | 49.5-55.7 |
3x70 | 35 | 3x1.5 | 3x1.5 | 1.8 | 2.0 | 3.5 | 51.0-57.5 | 54.0-61.0 |
3x95 | 50 | 3x1.5 | 3x1.5 | 2.0 | 2.4 | 4.0 | 57.5-64.5 | 60.5-68.0 |
注：控制线芯绝缘标称厚度为0.7mm,内护套厚度不作考核。 | ||||||||
表2额定电压1.9/3.3kV电缆尺寸参数
芯数X标称截面积mm2 | 绝缘标称厚度mm | 绝缘标称厚度mm | 电缆外径(mm ) | |||||
动力线芯 | 地线芯 | 控制芯 | 监视芯 | 动力线芯 | 内护套 | 外护套 | MCPJR-1.9/3.3 | MCPJB-1.9/3.3 |
3x35 | 16 | 3x1.5 | 3x1.5 | 2.8 | 1.8 | 3.0 | 46.5-52.0 | 49.5-55.0 |
3x50 | 25 | 3x1.5 | 3 x 1,5 | 2.8 | 2.0 | 3.5 | 51.5-57.5 | 54.5-61.0 |
3x70 | 35 | 3x1.5 | 3x1.5 | 2.8 | 2.0 | 3.5 | 56.0-62.5 | 59.0-66.0 |
3x95 | 50 | 3x1.5 | 3x1.5 | 2.8 | 2.4 | 4.0 | 62.0 〜68.5 | 64.5-72.0 |
注：控制线芯绝缘标称厚度为0.7mm,内护套厚度不作考核。 | ||||||||
表3绝缘电阻
线芯类型 | 标称截面积 mm2 | 20℃；时绝缘电阻最小值MΩ - km | |
额定电压0.66/1.14kV | 额定电压1,9/3.3kV | ||
动力线芯 | 35 | 250 | 400 |
50 | 250 | 350 | |
70 | 200 | 300 | |
95 | 200 | 250 | |
